清沂山石化作為清源集團區外投資的關鍵項目，進一步完善了公司石化產業鏈，成為集團石化產業的一個新星。作為一個發展中的大型化工廠，我廠的儀表設備越來越多，種類也日趨增加，作為一個清源人，我們每一個人都應該對基本的現場化工儀表設備有所了解。借這次寶貴的機會給大家介紹一下現場液位計與現場界位計的知識，僅供大家了解。
液位與界位是物位的一個詳細分支，液位與界位的主要區別在于測量液體的種類和數量的不同。液位計測量的是液體在設備內達到的液面的高度，這個通過現場液位計刻度盤所體現出來的液面高度就是我們?nèi)粘Ｋv的液位。界位較液位而言主要有以下兩點不同：一、界位計所測量的介質種類為兩種密度不同且容易分層的液體，例如油、水。界位測量的是油水分層的那個界面的位置，而液位只需要測量設備內液體的高度。二、在現場界位計中液體始終是處于滿管狀態的。例如我們加氫車間的穩定塔頂回流罐與分餾塔頂回流罐下面凸出的那個脫水包，脫水包就是始終處于油水混合滿液體狀態。

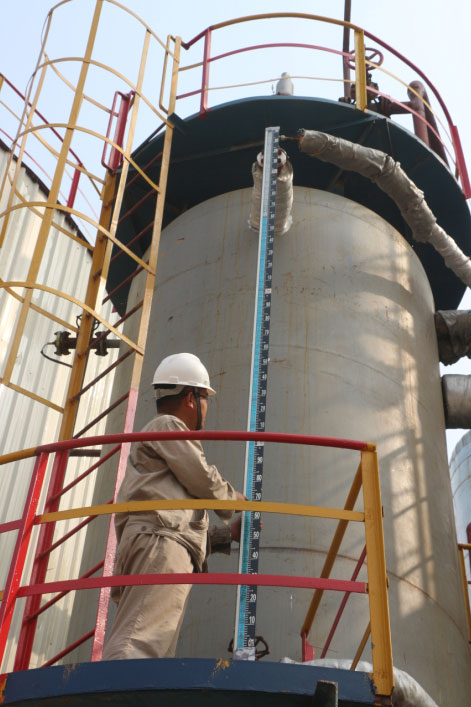

我們廠現有的現場液位計較普遍的有兩種，一、磁翻板（柱）式現場液位計，二、石英管式現場液位計。磁翻板（柱）現場液位計筒體內有一個空心的金屬磁浮子，磁浮子會始終浮在液面上隨著液面的上下而浮動，同時浮子的磁性會帶動刻度盤上的磁翻板（柱）翻轉，從而直觀的體現出液位的實際位置。石英管式現場液位計就更簡單好理解了，我們可以把它看做是一個與設備本體連接的一個連通管，可以直接的從石英管上觀察到現有液面的高度。
現場磁翻板（柱）式液位計與界位計的不同之處在于磁浮子密度的標定不同。測量現場液位時，磁浮子的密度ρ的標定要比所測液體的密度ρ1小，即：ρ‹ρ1，以便于磁浮子始終浮在被測液面上。測量現場界位時磁翻板內浮子的密度標定要有一個范圍，假設現場界位計內所測的兩種的液體的密度分別為ρ1、ρ2且ρ1›ρ2，那我們的磁浮子密度ρ就要標定在這個范圍內，即：ρ1›ρ›ρ2。
不管液位計與界位計有如何不同，他們都是基于連通器的物理原理而設計的。所以我們在確認現場液位時只要確認現場液位計的液相、氣相與現場液位計磁浮子的筒體沒有堵塞那就說明現場液位計顯示的液位就是設備內即時液位。因此對我們車間的外操而言維護現場液位計是很簡單的，但是在排放時一定要注意跑冒滴漏，保護環境人人有責。
|
